【补充】定向运动地图规范之技术符号与套印符号

浏览次数: 日期:2015-10-10



一、技术符号

1、磁北线:在1:15000的地图上,磁北线间的间距为33.33毫米,表示实地距离500米。在其它比例尺的地图上,磁北线间的间距要取表示约整数(如50米,100米,250米,500米)的实地距离的间距。在遮盖了小特征,如石头、丘、陡崖、溪的交汇,路的终点等的位置,磁北线可以断开。在基本上没有水体特征的地域,磁北线可以用蓝线表示。

2、套印标记:在地图图廓内,必须分别在不对称的位置上安排至少三个套印标记。

3、高程点:高程点用于概略地判读高差。高程以米为单位,数字字头朝北。位于水面上的高程点没有黑点。

二、套印符号

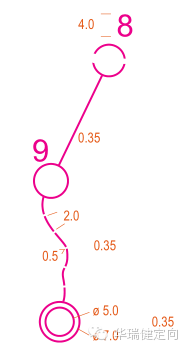

1、起点:起点或地图发放点(当发图点不在起点时)用等边三角形表示,其中的一个角指向第一个检查点。三角形的几何中心是起点的精确位置。

2、检查点:检查点用圆圈表示。圆圈的圆心是检查点特征的精确位置。检查点圆圈遮盖了重要细节的部位要去掉圆弧。

3、检查点序号:检查点序号位于靠近检查点圆圈且不会遮盖重要细节的位置,数字字头朝北。

4、连线:按检查点到访顺序,起点,检查点和终点用线段连接起来。连线遮盖了重要细节的部位的线段要去掉。



5、标记路线:标记路线在地图上用虚线表示。

6、终点:终点用两个同心圆表示。

7、不能通行的边界:不允许通行的边界。

8、通过点:穿过或越过墙、栅栏,横过公路、铁路或者通过隧道、禁区的通道在地图上用一对两端向外弯曲的弧线表示。

9、临时禁区:禁区用垂直的线条表示。在没有自然边界的情况下,可以按如下规则画出边界线:



  • 实线表示在实地有连续的标记物(隔离带等)标出禁区边界。

  • 虚线表示在实地有间断性的标记物标出禁区边界。

  • 不画线表示在实地没有标记物标出禁区边界。

10、危险区:对参赛者有危险的区用交叉的对角晕线表示。

11、禁止通行的道路:禁止通行的道路用叉表示。

12、急救站:急救站的位置。

13、饮水站:设在检查点以外的饮料供应站的位。
