定向训练篇1——认识定向地图
一、定义：

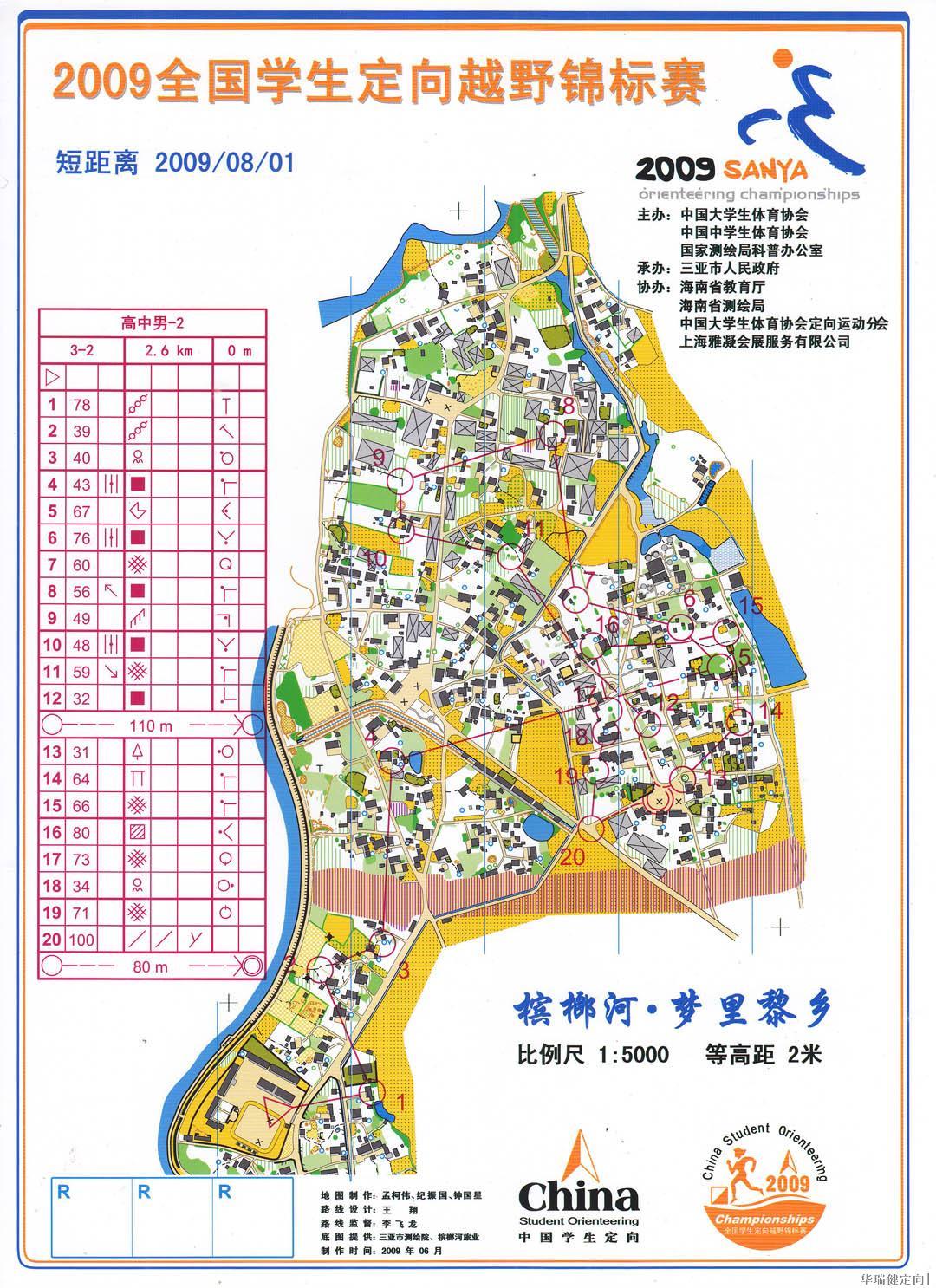

定向地图是一种按一定比例尺表示地貌、地物平面位置和高程的正射投影的平面地形图形。是定向越野最重要的工具。地图质量的好坏直接影响到运动员的成绩和关系到比赛公平性。
所谓地貌：即地球表面高低起伏的各种形态。如山地、谷地、平地等。
所谓地物：即分布在地表面上自然形成和人工建造的固定物体，如江河、湖泊、居民点、道路、水利工程建筑等。
所谓地形：即地貌和地物的统称。
二、构成元素：
定向地图的基本元素是磁北线、比例尺、地图符号、比赛路线及检查点说明表。
1、磁北线：
在定向地图上，磁北线是若干平行的直线，多用蓝色或黑色表示，并且要结合磁北方向标使用。磁北线是定向运动地图不可或缺的一部分，它的主要作用是确定地图的方位，方便指北针快速标定地图、测量磁方位角和估算距离等。
2、比例尺：

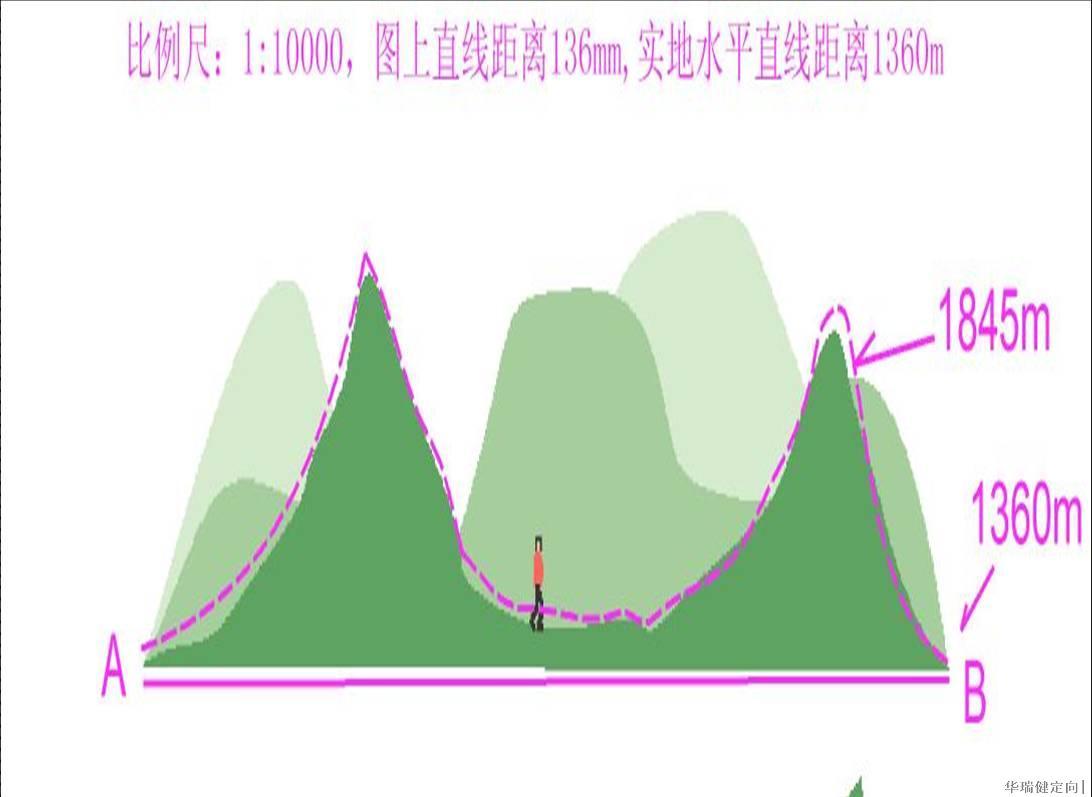

地图上某线段长与相应实地水平距离之比。
比例尺：1：15000代表图上1cm=实地150m
3、地图符号：
在定向地图中，地图的符号有点状符号、线状符号、面状符号以及文字符号。
符号的颜色——七色符号系统：
•棕：等高线、地貌、铺筑地
•黑：人造特征、妨碍通行的障碍
•灰色：可奔跑的岩石（露岩地），可能过的建筑和构筑物、建筑物和构筑物中可通过的区域
•黄色：植被
•绿色：植被------白色：白林/易奔跑林；黄绿色：禁区（私密区、环保区）
•蓝色：水体
•紫色：技术符号（比赛路线、比赛设置的临时禁区、保障区等）
4、比赛路线：

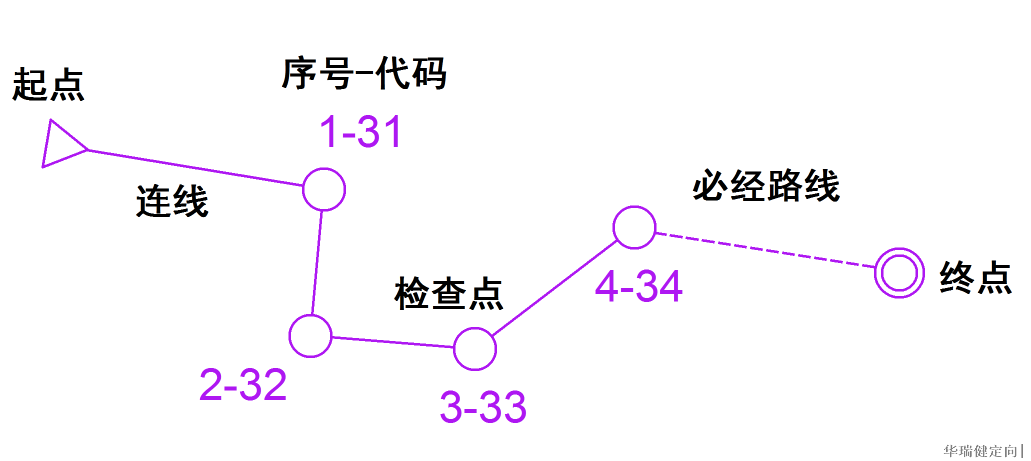

一条完整的比赛路线包含起点（用三角型表示）、若干检查点（用单圆圈表示）和终点（双圆圈表示），点于点之间的自由选择路线用实线表示，必须经过的路线用虚线表示。
5、检查点说明表：
检查点说明表是一套世界统一的符号系统，它包含了赛事名称、组别、路线距离、爬高量、起点、检查点顺序、代号、检查点地物特征终点等信息的表格，可印在地图上也可单独印制。为方便国内的初学者学习使用，也有用文字来表示。在地图上，和路线一样使用紫色表示。
